machine d’inspection d’étiquettes haute vitesse pour détecter les défauts, améliorer la qualité et optimiser la production d’étiquettes imprimées.
Besoin d’une machine adaptée à vos exigences? Contactez-nous pour une solution personnalisée.
La machine d’inspection d’étiquettes haute vitesse HH-BPC370 est conçue pour un contrôle qualité complet des étiquettes imprimées, offrant une détection avancée des défauts et une analyse des données en temps réel. Équipée de caméras haute vitesse, d’objectifs industriels et d’un puissant logiciel de traitement d’images, elle assure une inspection précise pour une large gamme d’applications d’impression et de finition.
Principales capacités d’inspection :
Inspection de l’impression et du marquage à chaud
Détecte les défauts courants tels que les erreurs graphiques, les taches, les impressions manquantes, les traces de couteau, les éclaboussures d’encre, le frottement des plaques, les erreurs de collage, les corps étrangers, les décalages d’impression et les défauts ou décalages de marquage à chaud.
Inspection des données variables en temps réel
Compare les données variables imprimées aux fichiers sources pour identifier les codes dupliqués, manquants, incorrects ou illisibles, ainsi que les problèmes de qualité d’impression tels que lignes blanches, points blancs, fuites d’encre ou décalage d’impression.
Types d’informations variables
Caractères numériques et alphabétiques
Codes 1D : Code 128, ITF25, EAN 13, Code 39, EAN 8, UPC-A, UPC-E, UCC/EAN-128, etc.
Codes 2D : QR, Data Matrix, PDF417 et autres formats
Gestion des paquets de codes avec technologie Redis
Prise en charge jusqu’à 16 pools de numéros, chacun lié à des produits spécifiques
Gestion des imports de données en temps réel à grande échelle (jusqu’à 30 millions de codes par pool)
Garantie de l’intégrité des données avec détection des doublons et erreurs lors de l’import
Fournit des rapports détaillés sur l’import des données
Détection de correspondance
Vérifie les relations un-à-plusieurs et plusieurs-à-un entre les codes, par exemple l’association des codes cartons principaux avec plusieurs étiquettes produits.
Comparaison flexible des données
Prend en charge la vérification des données ordonnées, non ordonnées ou liées
Permet la validation des checksums dans les QR codes
Offre une comparaison dynamique lorsque les fichiers sources sont absents, évitant l’utilisation de codes dupliqués
Fonctionnalités du logiciel d’inspection :
Interface conviviale : Design simplifié avec commandes intuitives pour une utilisation facile.
Affichage des défauts en temps réel : Les défauts sont mis en évidence avec des attributs détaillés tels que gravité, taille et position.
Modélisation rapide : Configuration guidée réduisant le temps de modélisation tout en conservant précision et cohérence.
Zones d’inspection configurables : Zones personnalisables pour texte, marquage, codes-barres, mesures et arrière-plans.
Flexibilité des modèles : Supporte le remplacement efficace des modèles et l’inspection multi-modèles pour différentes séries de production.
Requête et analyse des défauts : Logiciel dédié permettant de rechercher les défauts par produit, date ou numéro de rouleau.
Rapports complets : Rapports PDF automatisés avec statistiques catégorisées des défauts, soutenant les initiatives d’amélioration de la qualité.
La HH-BPC370 offre aux fabricants une inspection à haute vitesse et haute précision, améliorant l’efficacité de production, minimisant les déchets et garantissant une qualité constante des produits pour chaque lot.
Machine d’inspection d’étiquettes à grande vitesse conçue pour une détection fiable des défauts et un contrôle qualité haute précision. Le système d’inspection comprend des caméras haute vitesse/scan linéaire, des objectifs industriels, un éclairage LED, un logiciel de traitement d’images et des supports mécaniques robustes. Des composants optionnels/personnalisés sont disponibles pour répondre aux besoins spécifiques des clients.
| Spécification | Détails |
|---|---|
| Modèle | HH-BPC370 |
| Taille maximale d’alimentation | 370 mm |
| Largeur du rouleau | 380 mm |
| Surface d’inspection maximale | 370 × 350 mm |
| Surface d’inspection minimale | 50 × 30 mm |
| Diamètre maximal de déroulage | Ø 700 mm |
| Diamètre maximal d’enroulage | Ø 700 mm |
| Vitesse maximale d’inspection |
Jusqu’à 200 m/min La vitesse réelle dépend de la taille des étiquettes, du contenu à détecter et des exigences de précision. Défaut minimum détectable : 1 mm². |
| Largeur minimale de découpe | 15 mm |
| Options de lames de découpe | Lame ronde ou lame de rasoir (au choix) |
| Vitesse de découpe | Jusqu’à 200 m/min |
| Dimensions de la machine (L×l×H) | 2800 × 1250 × 1500 mm |
| Pression de l’air | 0,4 – 0,6 MPa |
| Moteur de la machine | 7 kW |
| Poids de la machine | ≈ 2000 kg |
| Tension | 380 V, 50/60 Hz, triphasé |
| Composants du système d’inspection | Caméras haute vitesse/scan linéaire, objectifs industriels, sources LED, cartes de capture d’images, logiciel de traitement d’images en temps réel, interface signal/E/S et supports mécaniques. |

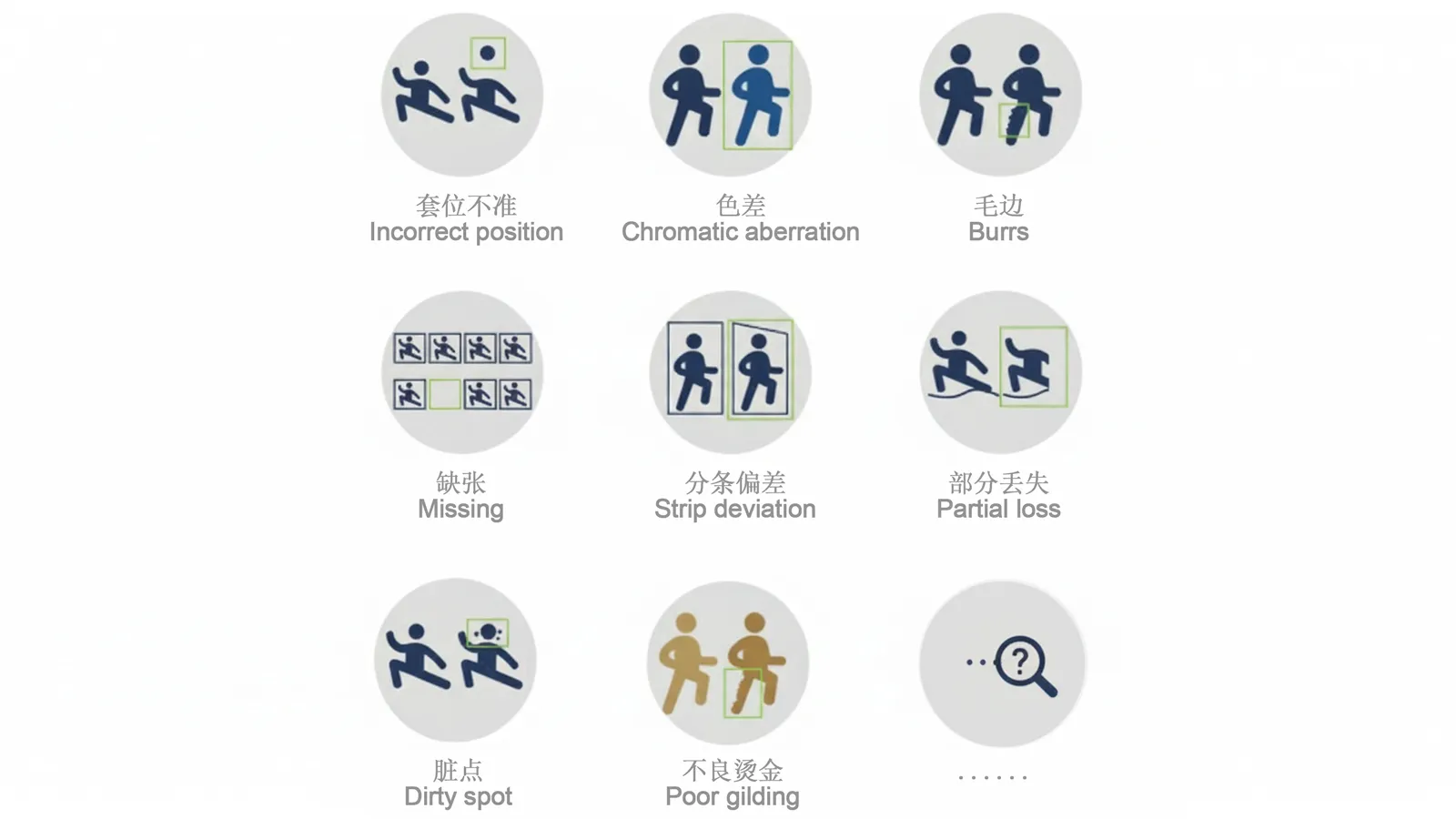

| Capacités de détection (exemples) | Décalage des impressions, variations de couleur, bavures/déviation de coupe, impressions manquantes, pertes partielles, bavures, foil ou marquage à chaud défectueux, taches et autres défauts d’impression et de qualité. |
| Personnalisation & options | Sources lumineuses personnalisées, supports de montage, protocoles de signal, caméras supplémentaires, systèmes de rejet et préréglages logiciels pour s’adapter aux types d’étiquettes spécifiques et aux flux de production. |
Remarque : Les valeurs de performance peuvent varier en fonction du substrat, du graphisme des étiquettes, des paramètres de détection et des conditions du site. Contactez-nous pour des essais d’application et des recommandations de réglage.
